随着新能源的发展与要求，新一代绿色环保LED移动照明系统，以体积小、重量轻、采用密封式电池供电、DC/DC电源驱动LED灯具、节能、高效、环保、无噪音以及方便携带运输等优点，已经广泛被应用于野战训练、施工作业、抢修维修、医疗救护、影视拍摄、事故处理等高亮度照明需求的工作现场。因应市场绿能LED移动照明多样化发展需求，明纬新推出的NLDD系列模块可满足各种便携式移动紧急照明搭配应用需求。

1.明纬便携式移动紧急照明

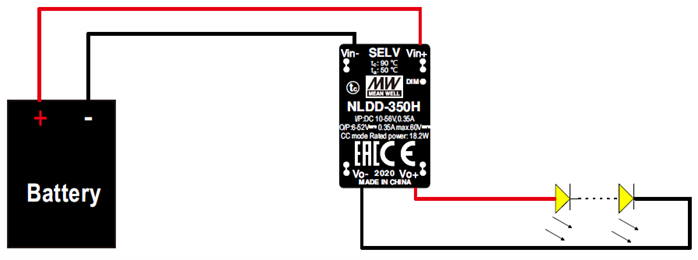

                                                                     可携式移动紧急照明配置图

应用简介：便携式照明灯具由电池、DC/DC电源与LED灯组成(如图2)，明纬推出的NLDD-350H是采用降压型的芯片进行设计，输入DC范围10V~59V，可自由搭配48V电池使用。

NLDD-H的主要规格参数如下：

2.明纬升降式移动紧急照明

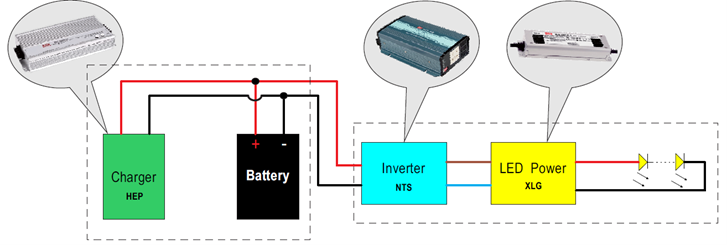

                                                                                         升降式移动紧急照明配置图

应用简介：

■大功率移动照明车，内置充电POWER、锂电池、逆变器、LED POWER与LED灯具搭配组成(如图3)；明纬HEP-1000搭配自行研发的SBP-001程序编程器(如图4)，可根据电池不同特性调整充电曲线，满足新能源锂电及各种恶劣环境的应用需求。

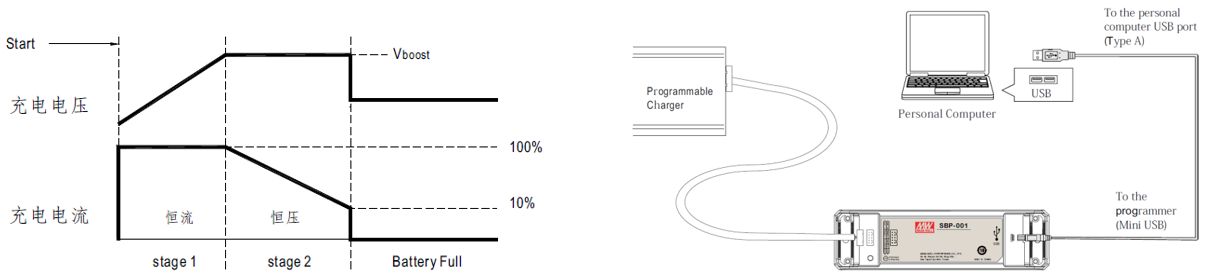

                                                           HEP-1000充电曲线与SBP-001程序编程器配置图

■新一代明纬绿色环保LED移动照明系统需配备AC电源输出，以满足紧急照明与其它电气设备供电需求，明纬新推出的NTS-250~1200W离网型纯正弦波DC/AC逆变器可满足不同应用场合及内置安装应用需求。

【明纬电池充电器选择】

单颗电池电压一般为3.7~4.2V之间，以48V电池组为例，电池内部由13个单颗电池串联组成(如图5)，充满最高电压为4.2V，4.2Vx13=54.6V，一般充电器在恒压充电阶段电压不能超过54.6V，否则会损坏电池，使用明纬充电电源HEP-1000系列可利用程序编程器SBP-001将HEP-1000-48的恒压浮充电压设定为54.6V使用。

                                                                                                    电池组配置图

【电池充电时间计算】

理论上的电池充电时间（h）是电池标称容量与充电电流之比，因充电时电池会产生阻抗，所以实际充电时间会大于理论时间，因此一般会乘上1.1（或1.2）的系数。

电池充电时间（小时）=充电电池容量（mAh）/充电电流（mA）*1.1

充=100Ah÷17.5A×1.1≈6.3H

【电池能力释放工作时间计算】

 电池规格100Ah,  灯具功率200W，系统配置电源XLG-240-H，NTS-300

T 放= W/P *K= UI/P *K=（100A×1h×48V）÷（200W÷91%÷93%）×0.6≈12.2h

其中:

W为电总功

P为负载功率

K为电池放电系数，取0.6，

91%为XLG-240-H效率

93%为NTS-300效率

注：图片及资料均来自明纬电源官网，如有任何问题，请立即联系我们，我们一定第一时间配合处理，谢谢！
