行业新闻明纬UHP系列为明纬专为无风扇解决方案所开发出的产品线，独特的无风扇设计能解决过去电源风扇应用在多尘环境下，吸入粉尘所造成的故障问题，可有效减少设备维护频率以及成本开销，同时也非常适合使用于具有安静要求的场合与室内设备，尤其明纬UHP-1000(图一)的功率设定与弹性功能设计，产品应用场合非常广泛的，本文特别将以明纬UHP-1000当作范例，深入探讨其相关应用。
由于明纬UHP-1000强大与多元的控制接口与弹性化散热接口选择，产品应用范围非常广泛，可以从一般工控恒压到充电恒流应用。半灌胶设计使UHP-1000成为坚固、纤薄的无风扇电源，也可抵抗震动和灰尘的进入，并具有相当长的使用寿命。符合IEC / EN / UL 62368-1的国际安规要求，并可根据客户需求提供EN61558-1和家庭安规EN60335-1的申请。除了可以在-30℃ ~ +70℃的宽温度范围内工作，并能用在全范围的AC输入电源，同时也可在5000m的高海拔区域操作。另外，明纬UHP-1000 有12V、24V、36V和48V四个机型，输出电压范围宽广，可以适用于各种系统。

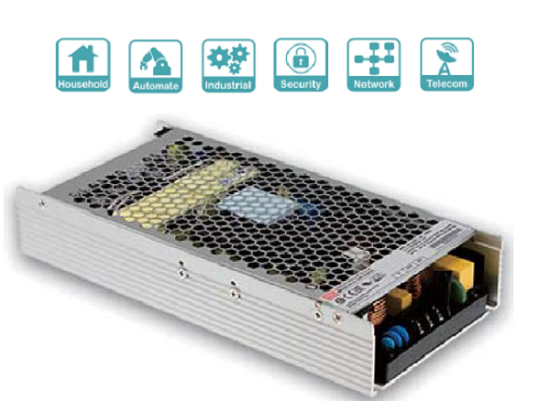

图一：UHP-1000
可编程输出功能
除了DC OK信号、Remote ON-OFF 控制和12V辅助输出功能外，UHP-1000还包括可编程输出电压（PV）跟可编程输出电流（PC）功能；进而能采用固定或动态控制的宽输出电压范围，以适合大多数的应用，例如:热控腔会感应温度并调节电源输出电压以相应地控制加热组件，达到热控腔控温或定温的功能，或者可编程电流应用于充电应用或LED相关应用。

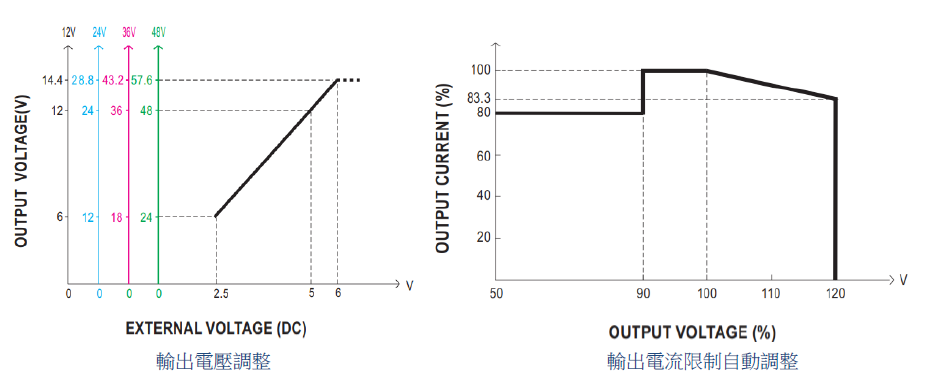

如图二输出电压控制曲线所示，UHP-1000输出电压可以透过直流电压讯号2.5V至6V，让输出电压于额定电压50％至120％范围内进行调整。在使用PV功能时，最大输出电流限制会根据设定的输出电压进行自动调整，建议客户依输出电压需求执行相关降载要求，以防止产品过热或触发保护。
图二: PV调整曲线与输出电流自动调整曲线

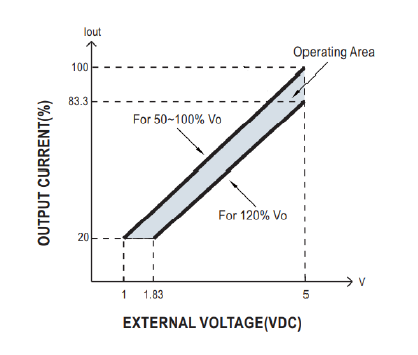

如图三所示，PC功能最低可将电流限制为额定输出电流的20%，例如:马达或电容性负载等许多应用会产生高浪涌电流，PC功能对于将浪涌电流限制在使用者认可的某个恒定电流值，以防止触发过电流保护。另外，对于需要恒定电流操作的应用，例如LED照明或充电系统，透过PC功能控制，可达到亮度控制与充电曲线设定。
图三: PC调整曲线
应用实例：
1. 充电应用
UHP-1000的多功能性可应用于许多充电系统，从铅酸电池到超级电容器组，UHP-1000都可以有效并可靠地适合各种充电应用。
铅酸电池

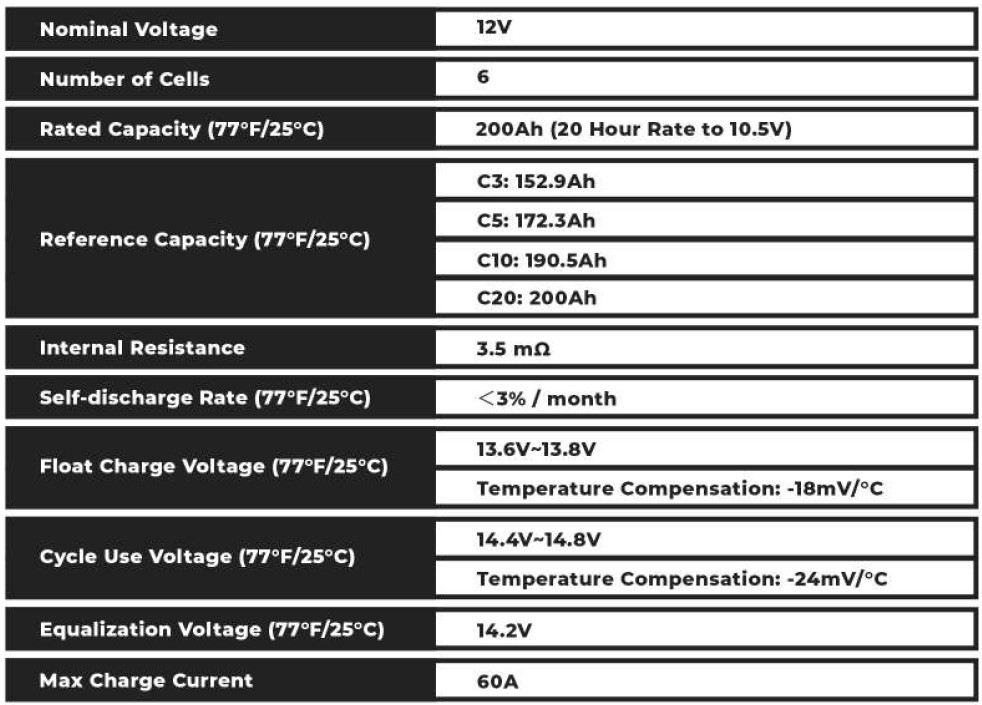

此案例应用在12V/200Ah铅酸电池的充电，铅酸电池的规格如下。
充电电压：可以透过VR或PV功能，将充电电压位准调整到14.4V。
充电电流：依据电池规格，最大充电电流为60A，因此可以透过PC功能，在PC脚位上外加4.5V外部电压，将充电电流设定为60A。
浮充阶段：此阶段的充电电压应降低至13.6V。这可以透过VR调低或PV脚位外加5.6V的外部电压来实现。
超级电容器组

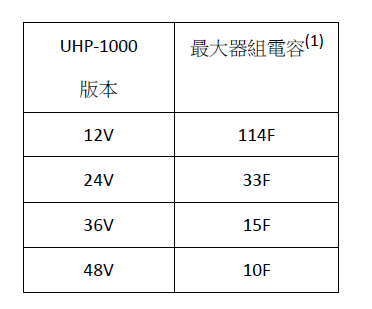

此外，对于超级电容器组充电应用，应注意其最大容量；如果它的容量超过表一的数值，则由于在充电过程开始时，施加的电压太低，电源将进入欠压保护模式并在3秒后关闭。
表一: 超级电容器组最大容量限制
注解 1: 该值是针对额定电流为110％的恒定电流充电给出的，电容器组直接连接到UHP-1000，而没有限流装置。
2. 加热组件
透过PV功能可以很方便地控制加热组件所产生的热能。事实上，电阻组件的损耗功率P= V²/R，因此输出电压与产生的热能是有直接的关系。当系统需要不同的温度与加热阶段，PV功能尤其有用。
此外，大多数加热组件的特性是在启动时呈现极低的阻抗，当电源供应器提供电压时，这会造成高浪涌电流。UHP-1000会透过内部电流限制电路，会自动将浪涌电流箝制在额定输出电流的105~120％；当涌浪电流持续时间较长时，产品将进入过载保护模式，并在3秒后关闭。
如果加热组件可于3秒内利用105%~120%额定电流加热至设定阻抗或初始温度，且不触发产品过载保护，客户可以将额定功率为1000W的48V加热组件直接连接到UHP-1000-48应用。如果加热时间不足以让阻抗升高至不触发过电流保护，则建议可以另外搭配产品PV/PC功能应用。
注：图片及资料均来自明纬电源官网，如有任何问题，请立即联系我们，我们一定第一时间配合处理，谢谢！
